МІНІСТЕРСТВО ОСВІТИ ТА НАУКИ УКРАЇНИ
ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ
КАФЕДРА «МІСТОБУДІВНИЦТВА ТА ІНЖЕНЕРНОЇ ГРАФІКИ»
РОБОЧІ КРЕСЛЕННЯ ЗАЛІЗОБЕТОННИХ ВИРОБІВ
Теоретичний матеріал, методичні вказівки та варіанти завдання до виконання графічної роботи дисципліни Інженерна графіка для студентів усіх спеціальностей рівня Будівництво денної та заочної форми навчання.
Викладено теоретичний матеріал, дано методичні вказівки та варіанти завдання щодо виконання графічної роботи до теми: ”Робочі креслення залізобетонних виробів”
дисципліни Інженерна графіка для студентів усіх спеціальностей професійно-освітнього рівня Будівництво денної та заочної форми навчання. / Склад: Ж.В. Старченко, Є.В. Конопацький. – Макіївка: ДонНАБА, 2010. – 94 с.
Укладачі: доц. Ж.В. Старченка, ас. Є.В. Конопацький.
Рецензенти: зав. кав. "Залізобетонні конструкції", д.т.н., професор В.І. Корсун
зав. кав. «Архітектура промислових та цивільних будівель», к.т.н., доцент Г.В. Шамріна
Відповідальний випуск: доцент Ж.В. Старченко.
Види залізобетонних виробів ……………………………………………………6
Складальні креслення елементів конструкцій …………………………………. 8
Робоча документація на будівельні вироби ……………………………..14 Позначення виробів та його специфікацій ………………………………. 16 Нанесення та заповнення основного напису …………………………………….17
Приклад 1 виконання графічної роботи ………. 20Аркуш 1…………………………………………………………………………20 Аркуш 2…………………………………………… ……………………………20
Послідовність побудови креслення на аркуші 1……………………. 20 Послідовність побудови креслення листі 2……………………. 25
Приклад 2 виконання графічної роботи ………………………….………..27
Послідовність побудови креслення………………………………….28
Список рекомендованої літератури …………………………………………..32 Додаток (варіанти завдання) ………………………………………………. 33
Виконання завдання ”Робочі креслення залізобетонних виробів“ є частиною модуля ”Будівельне креслення” програми Міністерства освіти і науки України з дисципліни Інженерна графіка. У цьому завданні розглядаються питання створення робочої документації залізобетонних будівельних виробів – плит, балок, колон, фундаментів.
Робочі креслення бетонних та залізобетонних конструкцій будівель та споруд виконуються відповідно до вимог Державних стандартів України (Системи проектної документації для будівництва): ДСТУ Б (ГОСТДСТУ Б(ГОСТу та вимог деяких ГОСТів Єдиної системи конструкторської документації).
Залізобетонні конструкції широко застосовуються у промисловому та цивільному будівництві. У промислових спорудах конструкції із залізобетону (ферми, колони, плити) є основними несучими елементами будівель. Житлове та цивільне будівництво також активно використовує залізобетонні вироби, такі як плити перекриття, стінові панелі тощо.
При виконанні даного завдання студенти повинні ознайомитися із загальними відомостями щодо створення та оформлення креслень залізобетонних конструкцій, оскільки отримані знання з даної теми необхідні надалі при виконанні студентами креслень з інших дисциплін, а також при розробці курсових та дипломнихпроектів.
Залізобетонними конструкціями та виробами називаються об'єкти, в яких спільно працюють бетон та сталь, як одне ціле. При цьому виникають розтягувальні напруги сприймаються арматурою, а стискаючі – бетоном.
Бетон - це штучний камінь, отриманий в результаті затвердіння суміші, що складається з в'яжучого (цементу) та заповнювачів (піску, щебеню, води).
Арматура – сталеві стрижні, сітки чи каркаси, які розміщуються у бетонній масі. Арматура може бути жорсткою з прокатних профілів (куточки, швелери, двотаври) та гнучкою – зі стрижнів круглого або періодичного профілю.
Залежно від роботи, яку виконує у залізобетонних конструкціях арматура, розрізняють кілька її видів.

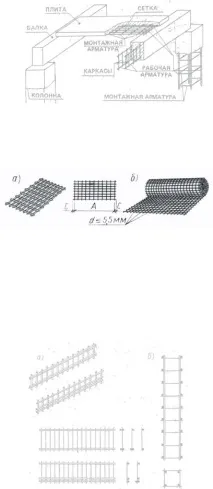

Робоча арматура - (розрахункова) сприймає всі напруги, що розтягують. До неї відносяться всі стрижні, що знаходяться у розтягнутій зоні виробу (Мал. 1).
Розподільна арматура укладається впоперек робочої та служить для більш рівномірного розподілу навантаження на робочі стрижні. Застосовують таку арматуру в каркасах та сітках.
Хомути та поперечні стрижні забезпечують нерухоме проектне положення робочої арматури в період бетонування, а також сприймають частину розрахункових зусиль. Хомути застосовують у балках, колонах, арках та рамах.
Монтажна арматура необхідна для збирання арматурних каркасів, вона забезпечує проектне положення хомутів та одиночних стрижнів робочої арматури (Рис. 1).
Зварні сітки застосовуються для армування плит та панелей.
Зварні сітки та каркаси виготовляють на спеціальних зварювальних машинах. В кін-
струкціях та виробах застосовують плоскі та рулонні зварні сітки (Рис. 2 а, б).
У рулонних сітках стрижні одного напрямку бувають робітниками, а іншого- Монтажними. Плоскі сітки можуть мати робочу арматуру в одному або двох напрямках.
Зварні каркаси складаються з поздовжніх і поперечних стрижнів, причому поздовжні стрижні можуть розташовуватися в один або два ряди (Рис. 3а). Поздовжні стрижні можуть розташовуватися по одну або по обидва боки поперечного стрижня. Одностороннє розташування краще, тому що спрощує зварювання і забезпечує краще зчеплення з бетоном.
Просторові каркаси утворюють із окремих плоских каркасів, з'єднуючи їх зварюванням (Рис. 3б) або згинаючи плоскі сітки.
Закладні деталі призначені для поєднання окремих будівельних виробів. Вони є, закріплену в бетоні, смугову, кутову сталь або стрижні (Рис 4).
Види залізобетонних виробів
Відповідно до стандарту ДСТУ Б (ГОСТпоняття «виріб» та «будівельна конструкція» поділяються. Під будівельною конструкцією розуміють частину споруди (каркас будівлі, покриття, перекриття тощо). Під будівельним виробом розуміють елементи конструкції (колона, ферма, ригель, плита перекриття, панель стіни, арматурний каркас та ін.), що виготовляються поза місцем його встановлення.
Усі залізобетонні конструкції за способом виготовлення діляться на монолітні та збірні.
Монолітні залізобетонні конструкції виконують повністю на будівельному майданчику там, де вони передбачені проектом. На будівельному об'єкті влаштовується необхідна форма (опалубка), яку укладають сталеву арматуру і заповнюють форму бетоном. Після досягнення необхідної міцності виробляють розпалубку конструкцій.
Збірні залізобетонні конструкції складаються з виробів, які виготовляють на спеціальних заводах та доставляють до місця будівництва у готовому вигляді, а набудівельному майданчику здійснюють їх монтаж.
Розглянемо перелік виробів будівельних конструкцій, що часто зустрічаються. Плити є найпростішим залізобетонним виробом. У нижню розтягнуту зо-

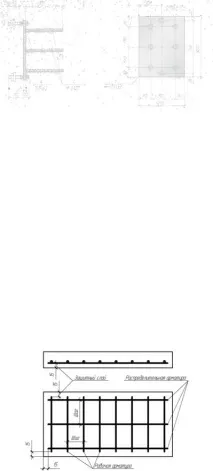

ну її укладають робочу арматуру, а поперек укладають розподільну арматуру. Розподільчу арматуру діаметром мм ставлять без розрахунку. Але здебільшого плити армують зварними сітками. Захисний шар бетону для плит має становити
Стінові панелі та блоки можуть бути одно та багатошаровими. Одношарові панелі виконують із легкого бетону, а багатошарові – із теплоізоляційним шаром.
Балки застосовують прямокутного, таврового та двотаврового перерізів. У сучасному будівництві балки найчастіше армують зварними каркасами, що складаються з робочих стрижнів та поперечної арматури (Рис. 6б).
Колони споруджують квадратний, прямокутний або двотавровий переріз. Розрізняють так само колони одне та двогілки. Колони армують окремими стрижнями чи зварними каркасами. У першому випадку, крім робочої арматури, ставлять замкнуті хомути, прив'язані до неї дротом, а при армуванні каркасами – поперечні стрижні. Захисний шар бетонів (Мал. 6а).
Фундаменти залізобетонні є основною конструкцією, що несе, під колону. У плані вони зазвичай мають квадратну форму. При позацентрових навантаженнях фундамент
у плані має прямокутну форму.
У монолітних виробах найчастіше застосовують фундаменти ступінчастого та скляного типів. У фундаментах скляного типу у верхній частині влаштовують гніздо (склянку), куди встановлюють колону. Стінки склянки та нижню плиту фундаменту армують. Для армування нижньої плити найчастіше використовують сітки. Захисний шар бетону 30 мм (Мал. 7).
Складальні креслення елементівконструкцій

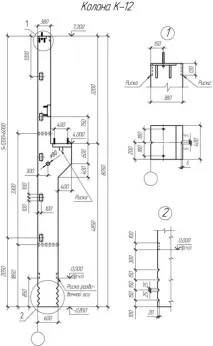

Елементи бетонних та залізобетонних конструкцій (балки, колони, панелі, плити, ферми тощо) зображуються на складальних кресленнях, що складаються з видів, розрізів та схем армування. Складні ділянки конструкцій (стосовно схемам) зображуються у більшому масштабі. На складальному кресленні виробу або його схематичному зображенні вказують місця приєднання підйомних пристроїв (петлі для підйому). На кресленнях видів виробів показують контури та геометричні розміри виробу. На цих кресленнях мають бути зазначені також отвори, ніші, борозни. Крім того, вказують заставні вироби, ризики, мітки та знаки, що забезпечують правильну орієнтацію виробу під час монтажу. Рис. 8 наведено складальний креслення колони К12. Колона представлена на кресленні своїм головним зображенням (фасад) та двома виносними елементами 1 і 2.
Розташування арматури показують на схемах армування елемента, припускаючи, що прозорий бетон. На схемах армування і на перерізах (розрізах), що відносяться до них, тонкими суцільними лініями показують контур і габаритні розміри елементів, наносять розміри, необхідні для прив'язки арматурних виробів, вказують товщину захисного шару бетону. Арматурні стрижні зображують суцільною товстою основною лінією. На малюнку 9 показано схему армування колони К12.
Для нескладних залізобетонних елементів конструкцій схему армування поєднують з видами елемента (рис. 10).
